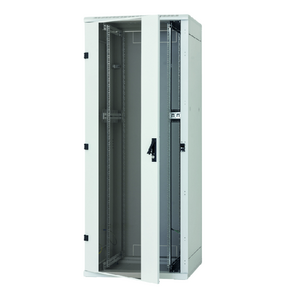

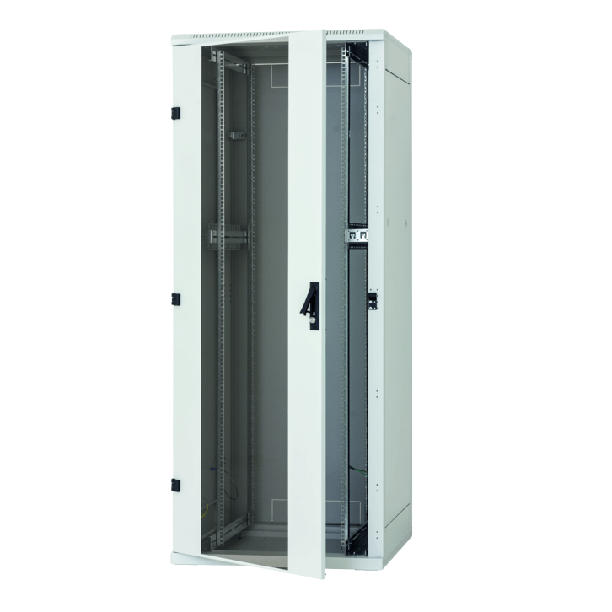

Triton, Stojanový 19" rozvaděč rozebiratelný RZA, šířka 600 mm, hloubka 1200 mm 22U (1080 mm)

Množství: ks

do poptávky

do PDF

19“ stojanový rozvaděč s krytím IP20.
Součástí rozvaděče jsou 4 nastavitelné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

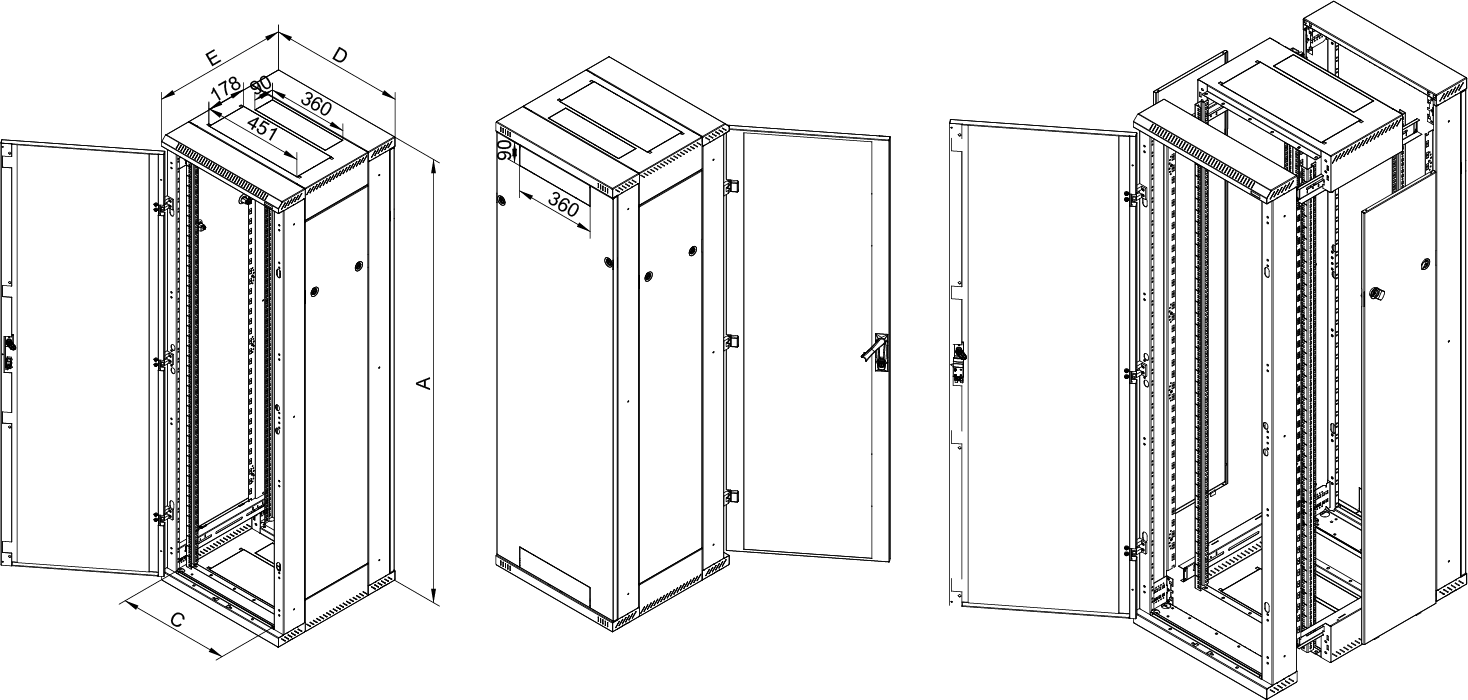

Konstrukce rozvaděče:
– ocelový šroubovaný skelet s odnímatelnými krycími panely,
– dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4 mm, které mohou být na přední i zadní straně rozvaděče,
– příprava pro montáž vertikálních vyvazovacích panelů a rozvodných panelů včetně montážních úchytů do skeletu rozvaděče,
– příprava pro snadné spojování rozvaděčů do sestav.
Dovolené zatížení jednotlivých dveří je max. 20 kg.
Minimální tloušťka povrchové úpravy je 65 μm.
Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.

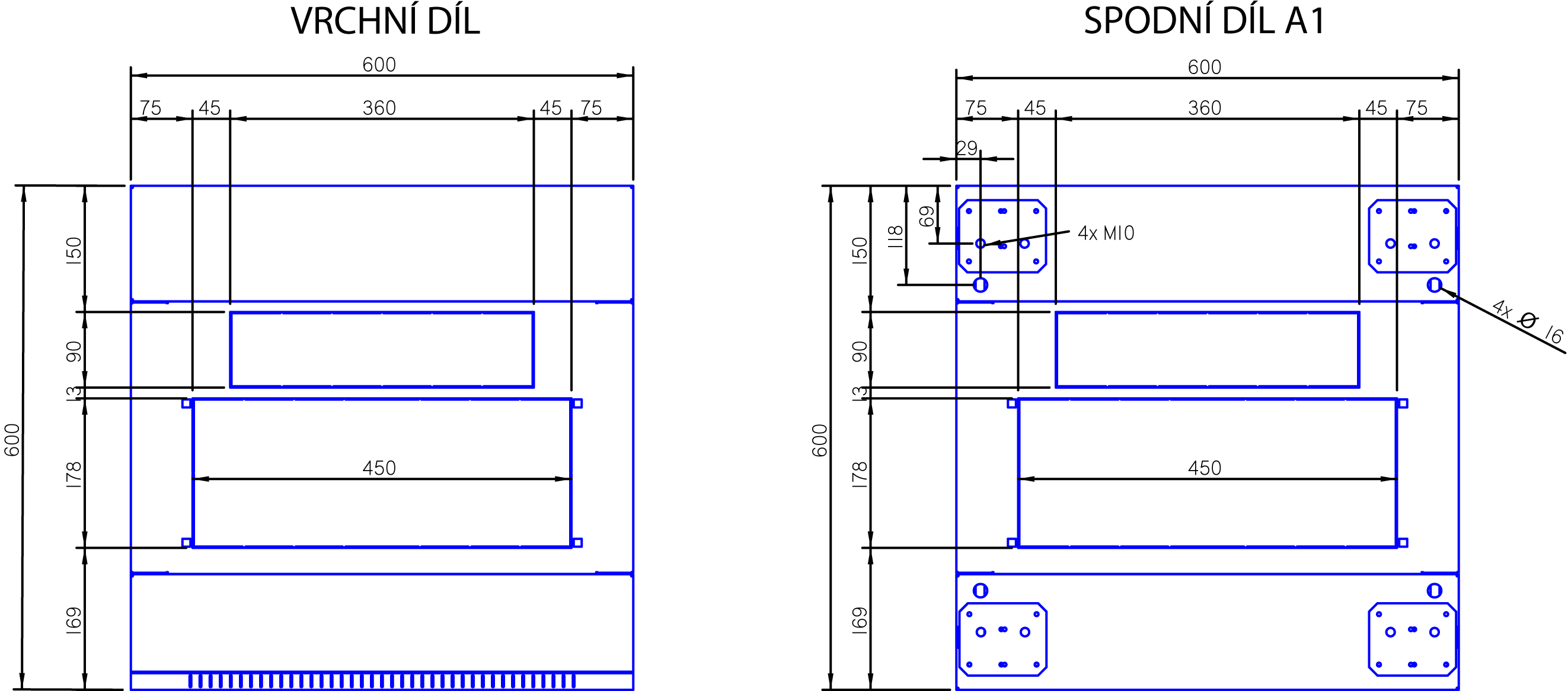

Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.
Maximální doporučené statické zatížení rozvaděče je 800 kg s použitím nivelačních nožiček nebo podstavce.

Příbaly:

Klíč – odnímatelné kryty	2x
Klíč – přední dveře	2x
Plovoucí matice M6	16x
Šroub M6 x 12	16x
Podložka plastová 6,4	16x
Protiprachová záslepka	1x
Lemová hrana	1 m
Rektifikační šroub/noha pro rozvaděč	4x
Matice M10	4x

Materiál: Ocelový plech, bezpečnostní kalené sklo tl. 4 mm, plastové díly, spojovací materiál.

Rozvaděč
Barva	šedá RAL7035 (standardní), černá RAL9005
Povrch	strukturovaný, matný

Provozní prostředí:

vnitřní prostředí,
rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a instalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí).

Nutné chránit před:

Nesprávná manipulace je zejména:

přetěžování (překročení maximální doporučené nosnosti),
instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení,
zasahování do konstrukce a designu rozvaděče.
Při použití sady koleček RAX-MS-X81-X1 pro přímou montáž na rozvaděč (výška rozvaděče se zvýší o 108 mm) je nutno dodržet maximální celkovou nosnost včetně hmotnosti rozvaděče:
– 200 kg pro typ RMA/RZA šíře 600 mm,
– 400 kg pro typ RMA/RZA šíře 800 mm.
Při použití sady koleček s vyztužujícím rámem RAX-RK-Xxx-X1 (kolečka RAX-MS-X81-X1 jsou součástí balení) je maximální celková nosnost 450 kg včetně hmotnosti rozvaděče**. Výška rozvaděče se zvýší o 111 mm. Uvedená nosnost platí pro šířky rozvaděčů 600 i 800mm.
Při použití sady koleček s vyztužujícím rámem RAX-RK-Dxx-X1 (kolečka RAX-MS-X47-X1 jsou součástí balení) je maximální celková nosnost 900 kg včetně hmotnosti rozvaděče**. Výška rozvaděče se zvýší o 158 mm. Uvedená nosnost platí pro šířky rozvaděčů 600 i 800mm.
Pro zaručení stability je nutno instalovat nejméně 65% zatížení do spodní poloviny výšky rozvaděče.
Při pojezdu se zatíženým rozvaděčem je nutné dodržet příslušné normy*.
